室溫固化，加熱可加速固化；
無溶劑或副產物，極小的收縮性；
良好的介電性能和阻燃性能;
使用溫度-50℃~250℃。
二、典型物性：
|
產品 |
QK-9760 |
|
| A | B | |
| 顏色 | 灰色 | 白色 |
| 使用比例 | 1 | 1 |
| 黏度mpa.s | 3400 | 2000 |
| 比重 | 1.53 | |
| 固化時間 |
24H/25℃，1H/70℃ |
|
| 操作時間 |
120min/25℃ |
|
| 硬度/邵A |
65 |
|
| 拉伸強度mpa |
4.0 |
|
| 斷裂伸長率% |
90 |
|
| 損耗因子 |
0.003 |
|
| 介電常數 |
3.0 |
|
| 體積電阻率Ω.cm |
1015 |
|
| 介電強度kv/mm |
18 |
|
| 導熱系數w/m/k |
0.6 |
|
| 阻燃等級 |
UL94V-0 |
|
注：本品的固化受溫度影響，溫度越高，操作時間越短，完全固化時間越短。
三、施工工藝：

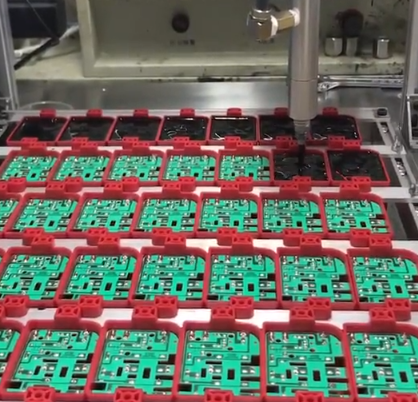

使用時將A，B按照1：1的比例（體積比重量比均可）混合均勻，為了確保填料的均勻分布，建議組分A和組分B在混合前必須各自進行攪拌。將混合好的膠料灌注于需灌封的器件內，一般可不抽真空脫泡，若需得到高導熱性，建議真空脫泡后再灌注。室溫或加熱固化均可。本產品的特色是室溫固化，所以分夏季型和冬季型，兩者除了操作時間上有區別之外，其他性能一致。
四、注意事項：
此硅橡膠由鉑催化而硫化，遇到含氮、硫、磷及有機錫化合物會抑制硫化。所以在線路板上使用時盡量擦干凈上面殘留的松香，盡量使用低鉛含量的焊錫。
五、儲存與有效期：
在30℃以下密封保存。
A﹑B組分的有效期為自生產日期后九個月。請在使用前對A、B組分分別進行徹底攪拌, 不影響產品性能。
